Achtung!
Die Teile hier will ich nicht etwa verkaufen.
Es soll nur gezeigt werden, was es alles gibt/gab, damit man weiß, wonach man suchen kann
.
- Ventile, Scheyer DM 1999
- Montage u. Reinigung von Ventilen
- Kugelhähne
- Abdichtung kleinkonischer Ventile
- Drossel Hochdruckanschluss
- Airstopper / Slobwinder / HD-Verlängerung
- INT - DIN - Adapter
- Kombinationen Ventil/Flasche
- Unterschiede 200/300-bar-Ventile


Monoventile,

kleinkonisches
Gewinde

MEDI-Ventil, kleinkonisch, querliegend klassisches Ventil von MEDI, Gazefilter

Ventil von Auer/Dräger, Sinterfilter

modernes Ventil von Schmöle mit Sinterfilter
Dräger kk-Ventil aktuelles kk-Ventil von Dräger kleinkonisches Ventil von Aircon Interspiro-Ventil mit Schutzknopf für Upside down Ventil mit integriertem Fini

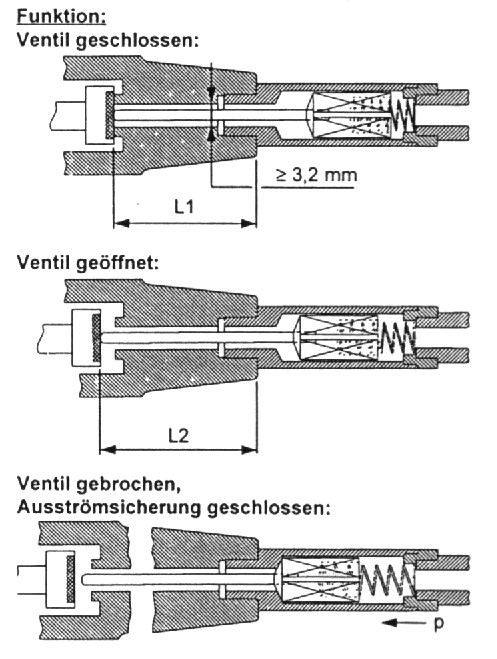

kk-Ventil mit Abströmsicherung

Abströmsicherung

klein- und gross-konisch

klein- und groß-konisch

  Dräger-Ventil mit Reserve

Klick -> weitere Bilder

ventil-kk-stuetzring

mit Stützring



Monoventile,

metrisches
Gewinde

Standardventil von Aircon Z-Ventil solides Monoventil mit Erweiterungsmöglichkeit
sehr-flaches franz. Ventil Ventil mit Reservesteuerung Ventile für Schwimmflaschen (Wettkampf) Ventil mit Reserve (von hinten)


Doppelventile

metr./kk-Gew.

Kreuzventil, jeder Abgang separat absperrbar Nautec, beide Abgänge nur gemeinsam absperrbar

Doppelventil mit Reserve, Abgänge nach oben (Tauchteam)

Echtes Doppel von M.resEchtes Doppel von M.res SLM-Ventil mit 2 Handrädern
Abwandlung V-Ventil V-VentilModifiziertes V-Ventil Y-Ventil mit INT-Abgängen
Modularventil mit drehbarem Zweitabgang (H-Ventil) Doppelventil mit 5/8"-Erweiterung doppeltes Kugelhahn-Ventil (INT, von hinten)
Vierfach-Ventil mit Mikrofilter und Handrädern nach oben (Aircon) Doppelventil mit seitlichen Handrädern kk-Doppelventil von Drägerkk-Ventil von MEDI, vorrangig für 3-Flaschen-Geräte
Doppelventil mit HD-Abgang (Poseidon) spiro-ventil-quer
POSEIDON mit HD-Anschl. Spiro-Modularventil mit Reserve Doppelventil mit Reserve

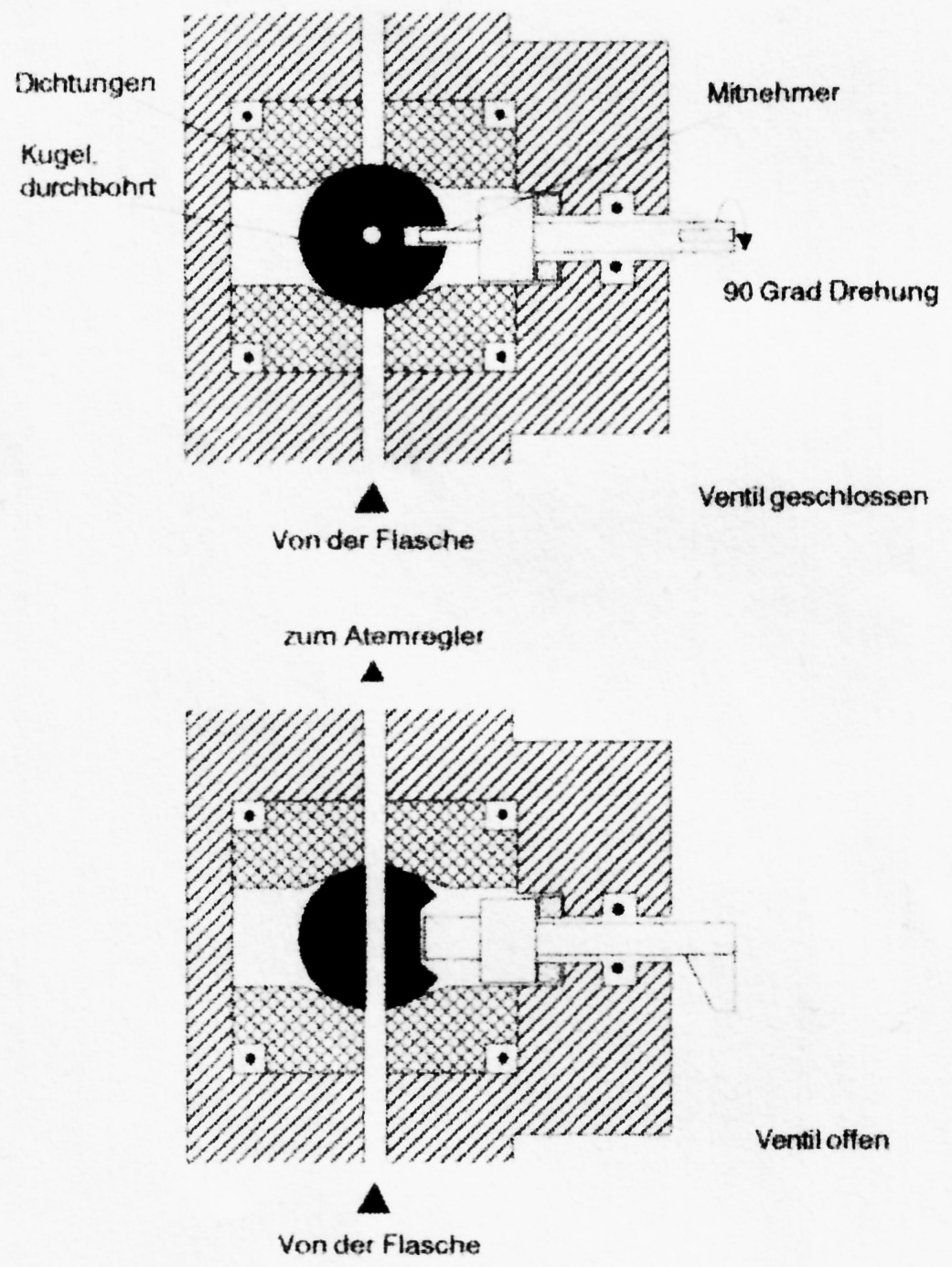

  Kugelhahn von Scubapro

Kugelventil-Port für
Scubapro-Modular-Ventil
oder -Brücke



Andere

Notflaschen-Ventil mit Entlüftung Argon-Ventil sauerstoff-doppelventil-schnitt
  Notflaschen-Ventil Argon-Ventil Sauerstoff-Doppel-Ventil

Brücken,
nicht absperrbar

einfache Rohrbrücke

niedliche Brücke mit Mittelabgang für 3-4-l-Flaschen mit geringem Abstand

Standardbrücke mit Mittelabgang für 4l

Alte INT-Brücke

Brücke mit Doppelabgang von Barakuda Brücke mit Doppelabgang von Barakuda

Rohrbruecke von Nautec

Rohrbrücke an 2 Kugelhähnen mit Modularanschlüssen Brücke mit HD-Abgang (Poseidon) Flexible Überströmverbindung mit Entlüftung
Bruecke mit einschraubbarer Reserveschaltung (Barakuda), Die Reserveschaltung ist gefährlich fehleranfällig und sollte nicht mehr verwendet werden! Dreifachbrücke Dreifachbrücke
  bruecke-universell-lola Universelle Brücke von LOLA

2 DIN/INT-Abgänge, 1 HD-Abgang

gut für Kompakt- mit Zweitregler geeignet


Absperrbare
Brücken
bzw.
Abgänge
Brücke mit absperrbarem Mittelabgang, Nautec Absperrung seitlich versetzt, um besser ranzukommen! Absperrbrücke
absperrbares Brücken-Modul, Scubapro absperrbare Brücke Modularsystem mit trennbarer Brücke und einzeln absperrbaren Abgängen
Brücke mit 4 Abgängen und Reserve (Tauchteam)

HD-Zubehör:

- Absperrer,
- Verzweiger,

absperrbarer Abgang (Airstop) Doppelabgang, 1mal absperrbar Druckabsperrventil
Doppelabgang, T-Stück von Aircon Nautec T-Stück Doppelabgang mit 1 absperrbaren Abgang (Nautec) Verteiler mit 2 Absperrungen (Tauchteam)
T-Stück DIN auf 2x INT 2-fach-Abgang, einzeln absperrbar T-Stück INT


- HD-Adapter DIN-INT,
- HD-Stopfen,
- Ventilsperren,
- Kupplungen,
- Swivel u.ä.,
- ND-Verzweiger,
- Gewinde-Adapter,

Adapter DIN-Ventil auf INT-Regler für Ventile, an denen man den INTa-Bügel befestigen kann DIN-Ventil auf INT-Regler (Würfeladapter) auch DIN-Ventil auf INT-Regler
        INT-Ventil auf DIN-Regler (Bügeladapter)

HD-Blind-
verschraubungen
ohne und mit Entlüftung
Verschlußstopfen mit Dichtring (Schlitz) Verschlußstopfen mit Dichtring (Sechskant) Verschlußstopfen mit 0-Ring (300 bar)
Blindstopfen mit Imbus-Schraube zur Entlüftung Blindstopfen mit Rändelschraube zur Entlüftung Blindschrauben mit Imbus und 0-Ring Verschlußschraube ohne Dichtung (Gewindeschutz)

Verschiedenes Airstop mit HD-Schlauch (Aircon) Restdrucksperre (Reserveschaltung) Prüfadapter für Ventile mit metrischem Gewinde
MD-Sicherheitsventil Fernbedienbare Absperrmöglichkeit von O.S
Slobwinder s.u.
Mitteldruck-Filter (?) Füll-Zusatzfilter

Schnell-
kupplungen für Mittel- und Hochdruck
MD-Kupplung Draeger MD-Kupplung MD-Kupplung Adapter von Druckluft (Werkzeuge) auf Inflator HD-Kupplung
Schnell-Port-Omniswivel zum Einschrauben Schnellkupplung-Omniswivel

Winkelstück 120° für 2. Stufe Drehgelenk für die 2. Stufe (Swivel) Sperre für 2. Stufe (APEKS)

Air-Stopper an 2. Stufe s.u.


MD- und HD-Winkel und -Swivel Winkel 90° für Hochdruck-Anschluss (an 1. Stufe, 7/16") HD-Winkel (DTUAG) Winkel für Mitteldruck (an 1. Stufe, 3/8")
MD-Winkel 90° MD-Winkel120° MD-Swivel 95° pauli-winkel-716.jpg (18868 Byte)

Verteiler für 7/16 inch MD-Dreifach-Verzweiger MD-Verzweiger vom Dräger - Ray 3-fach MD-Verteiler verdrehbarer MD-Verteiler

MD- & HD-
Verzweiger

Y-Adapter für MD, UNF3/8" 3-fach-MD-Verteiler, UNF3/8" (DTUAG) Y - Verteiler MD HD-Y-Adapter
MD-Verzweiger 95° rotierend     Sammlung von verdrehbaren Verteilern

Adapter Adapter 300-bar-Ventil auf 200-bar-Regler verschiedene Adapter Luft - Nitrox (Sauerstoff)
Adapter Pressluft-Regler an Sauerstoff - Ventil Adapter M26x2 auf 5/8inch Adapter 5/8" auf M26x2
Adaper 300 auf 200bar (modular) adaptors.jpg (36083 Byte)
